BMW S 1000 RR: Fahrwerk


Die S 1000 RR bietet innovative Fahrwerkstechnik für supersportliche Performance auf höchstem Niveau. Bei der Verfeinerung des Fahrwerks standen insbesondere die Steigerung der Agilität und die Verbesserung des Handlings und der Neutralität in Schräglage im Vordergrund. Darüber hinaus resultieren die Änderungen in größeren Fahrwerksreserven und einem besseren Gefühl für alle Fahrsituationen und den Grenzbereich. Kurzum: Die neue RR fühlt sich noch leichter, handlicher und dennoch fahrstabiler an.

Neue Fahrwerksgeometrie für besseres Handling und größere Zielgenauigkeit.

Die neue S 1000 RR verfügt über einen geänderten Rahmen mit neuem Steuerkopf und Rahmenheckteil. Neben neuen geometrischen Eckdaten und einer optimierten Fahrlage ergibt sich hieraus auch ein um 20 Prozent vergrößerter Querschnitt des Ansaugluftschachtes im Steuerkopf. Der Steuerkopfwinkel beträgt nun 66 anstatt wie bisher 66,1 Grad. Der Radstand verringerte sich um 9,3 mm auf nunmehr 1.422,7 mm, während der Nachlauf um 2,6 mm auf 98,5 mm erweitert wurde. Das Offset (Vorbau) der Gabelbrücke verringerte sich um 2,5 auf nun 29,5 mm. Zudem verringerte sich der Gabelüberstand gegenüber dem Vorgängermodell um 5 mm. Im Rahmen dieser Neuauslegung wurde auch die Steuerkopflagerung im Hinblick auf eine Verringerung des Losbrechmoments und damit größere Lenkpräzision überarbeitet.

Neuauslegung der Federelemente für ein breiteres Einsatzspektrum.

Bei den Federelementen wurde die Spreizung der Fahrwerksabstimmung zwischen komfortablem Setting für die Straße und straffer Einstellung für die Rennstrecke vergrößert. Wie bisher geschieht die schnelle und einfache Einstellung des Fahrwerks durch eindeutig definierte Skalierungen an den Federelementen. Mit der neuen Feder-Dämpfer-Abstimmung wurde sowohl den Anforderungen der Landstraßenfahrer als auch dem Rennstreckeneinsatz Rechnung getragen. Sowohl bei der Gabel als auch beim Federbein wurde die innere Reibung minimiert. Das Ansprechverhalten konnte damit deutlich optimiert werden und der Grenzbereich ist für den Fahrer nun klarer definiert.

Upside-down-Gabel mit neuem Innenleben.

Bisher war die Upside-down-Gabel der S 1000 RR mit einer Bodenventildämpfung ausgerüstet. Durch den Einbau eines Mid-Speed-Dämpfungsventils ist nun ein schnellerer und präziserer Aufbau der Druckstufendämpfung durch zusätzliche Dämpfungskraft am Arbeitskolben möglich. Für ein verbessertes Feedback der Frontpartie wurde zudem die Konstantdurchlassfläche reduziert. Eine Überarbeitung der Kolbenstangenführung und des Lagerkonzepts sorgen für besseres, klareres Ansprechverhalten.

Neues Federbein mit überarbeiteter Dämpfung.

Beim Zentralfederbein wuchs der Kolbenstangendurchmesser von 14 auf 18 mm, wodurch der Ölfluss durch das Low-/Mid-Speed-Ventil gesteigert wurde. Die Reduzierung der Konstantdurchlassfläche resultiert auch hier in einem schnelleren und präziseren Aufbau der Druckstufendämpfung.

Gleichzeitig wurde an beiden Ventilen die Nadelgeometrie angepasst, wodurch sich eine sehr lineare Steigerung der Dämpfkraft über den gesamten Einstellbereich erzielen ließ. Insgesamt ließ sich durch den geänderten Dämpferaufbau eine deutlich gesteigerte und spürbarere Wirkung der Einstellungen erzielen.

Durch den Einbau eines Ein-Wege-Ventils (sog. Check-Valve) in der Kolbenstange werden beim Einstellen der Zugstufe eventuelle negative Auswirkungen auf die Druckstufendämpfung vermieden.

Für ein verbessertes Feedback wurde auch beim Federbein die Konstantdurchlassfläche reduziert.

Insgesamt bietet die neue RR damit deutlich mehr Fahrkomfort bei gleichzeitig gesteigerter Rückmeldung und Dynamik.

Race ABS mit verfeinerter Abstimmung und klarer Rückmeldung.

Das Race ABS der S 1000 RR wurde ganz den Anforderungen des Supersport-Segments entsprechend entwickelt. Bei der neuen RR wurde es an die neue Fahrwerksgeometrie angepasst und in seiner Regelgüte weiter optimiert. Durch seine adaptive Auslegung deckt es die Anforderungen selbst sehr versierter Fahrer sowie unterschiedlicher Fahrbahnzustände und Bereifungen ab.

Über die Betätigungshebel erhält der Fahrer vom Race ABS eine Rückmeldung, wenn die Haftgrenze überschritten und der Regelbereich erreicht wird. Das Feedback über die Regelungen spürt der Fahrer durch ein leichtes Pulsieren in den Bremshebeln.

Neuer, mechanisch einstellbarer Lenkungsdämpfer.

Die RR verfügt nun, anders als die Vorgängerin, über einen mechanisch in zehn Stufen einstellbaren Lenkungsdämpfer. Dies erlaubt es dem Fahrer, die Einstellung je nach Einsatz des Supersportlers zu wählen.

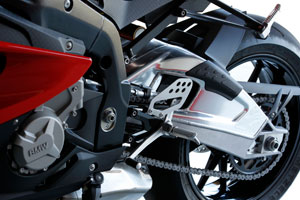

Neu beschichtete Schwinge und neue Schwingenlagerbuchse.

Je nach Lackierung der S 1000 RR ist die Hinterradschwinge entweder eloxiert oder mit einer schwarzen KTL-Beschichtung anstatt der bisherigen ostragrauen Lackierung versehen.

Statt wie beim Vorgängermodell mit zwei ist die Schwingenlagerbuchse im Rahmenheckteil nun mit einer Schraube fixiert und zugunsten der optimierten Fahrwerksgeometrie 4 mm höher positioniert.

Neu gestaltete Fersenbleche.

Die Fersenbleche wurden ergonomisch optimiert. Die Ausleger der Soziusfußrasten wurden ebenfalls neu gezeichnet.
Neu gestaltete Gabelbrücke.

Als optischer Bestandteil des Cockpits und damit für den Fahrer stets im Blick, wurde die geschmiedete und überfräste obere Gabelbrücke der RR neu gestaltet. Das Offset der Gabelbrücke verringerte sich um 2,5 auf nun 29,5 mm.

Quelle: BMW Presse Mappe vom 20.10.2011
